Спосіб встановлення вікон і використовувані матеріали повинні відповідати теплотехнічному стандарту столярних виробів. Без нього навіть найтепліші вікна не гарантуватимуть ефективної теплоізоляції. Їх з'єднання зі стіною має бути надійним, теплим і герметичним.
Сучасні вікна мають низький коефіцієнт тепловіддачі і оснащені склопакетами, що складаються з двох або трьох склопакетів, часто з низькоемісійним покриттям.
Виробники при цьому забезпечують найвищі параметри. Щоб не витрачати на покупку теплих вікон свої сили і витрати, їх необхідно правильно встановити, використовуючи відповідні матеріали. Протікання у з’єднанні між столярними виробами та стіною несуть ризик утворення вологи в теплоізоляції, встановленій навколо рам, яка дуже швидко та остаточно втрачає свої властивості. Це важливо, особливо в світлі впровадження нормативів підвищення енергоефективності будівель.
Тепла збірка
Коефіцієнт теплопередачі U для фасадних вікон не може перевищувати 0,9 Вт/(м2.K). Тому стає необхідним теплий монтаж вікон (також званий багатошаровим), який повільно витісняє з ринку традиційний монтаж, який виконується лише за допомогою розширювальних, гвинтових або врізних з’єднувачів, ущільнених монтажною піною. Використання додаткових ізоляційних шарів забезпечує герметичність з’єднання вікна зі стіною та усуває теплові містки. Найкращим рішенням буде часткове або повне закладання вікна в теплоізоляційний шар. Однак у багатьох випадках це непросте завдання, тому що його потрібно завжди міцно підтримувати. А сучасні вікна важкі через потрійний склопакет і часто великі розміри.
Для монтажу шарів слід залучати лише підрядників, які мають досвід роботи з цим, оскільки цей тип робіт вимагає відповідних знань і точності. Професіонали повинні приділити велику увагу підготовці поверхні косяка (що для інших видів кріплення не так важливо).
Місце установки вікна
Найпростішим технічним рішенням є встановлення вікон у конструктивний шар зовнішньої стіни. Їх розташовують на краю стіни, на межі з утеплювачем, і кріплять до нього за допомогою монтажних анкерів (більш популярні) або дюбелів. Таким чином можна встановити вікна в двошарові стіни. Теплоізоляція, розміщена на зовнішній стороні стіни, досягає віконної рами. Вона закриває стик між вікном і стіною і зазвичай створює невелику виїмку на рамі. З’єднувачі повинні бути розташовані по всьому периметру вікна, а відстань між ними не повинна перевищувати 70 см. Максимальна відстань від кутів і краю стовпа або балки - 15 см.
Однак при установці вікон з високою теплоізоляцією в перегородки з дуже низьким коефіцієнтом теплопровідності, тобто з товстим шаром теплоізоляції, їх найчастіше переміщують в шар утеплювача. Але вікна базуються не на теплоізоляції, а на консолях, кутах, планках або інших типах опор, які кріпляться до конструктивної стіни. Для ущільнення простору між вікном і стіною використовується піна низького тиску і багатошарові матеріали у вигляді різних видів стрічок і фольги. Однак чим важче і більше вікно утеплено, тим складніше це зробити. Доводиться використовувати більш міцні і дорогі опори, та й вони не завжди можуть витримати дуже великі навантаження.
Якщо товщина утеплювача не перевищує 15 см, вікна заглиблюються в утеплювач лише частково, на 4-6 см. Таке рішення трохи дешевше, а також зменшує втрати тепла на стику вікна та стіни.
Як кріпити вікно
При монтажі теплого вікна основний упор робиться на те, як ущільнити простір між стіною і віконною рамою. Однак без відповідних елементів для кріплення віконних рам до стіни це неможливо зробити правильно. При виборі їх типу і кількості необхідно враховувати постійні і змінні навантаження, що діють на вікно, включаючи вагу вікна, тиск вітру, перепади температури, вологість, рухи будівлі, додаткове навантаження від частин надбудови, а також вертикальні та горизонтальні робочі навантаження (так звані рухомі навантаження). Монтажний елемент можна кріпити до стіни на відстані не менше 6 см від краю віконного отвору. Тому їх тип і довжина повинні бути адаптовані до положення вікна по відношенню до структурного шару стіни.

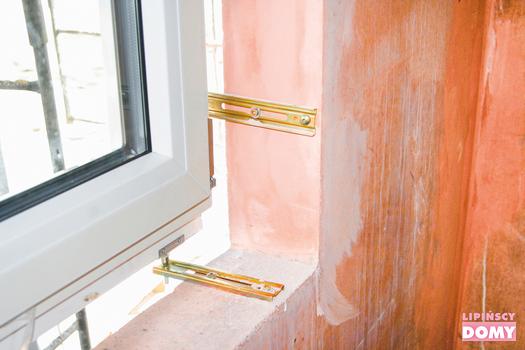

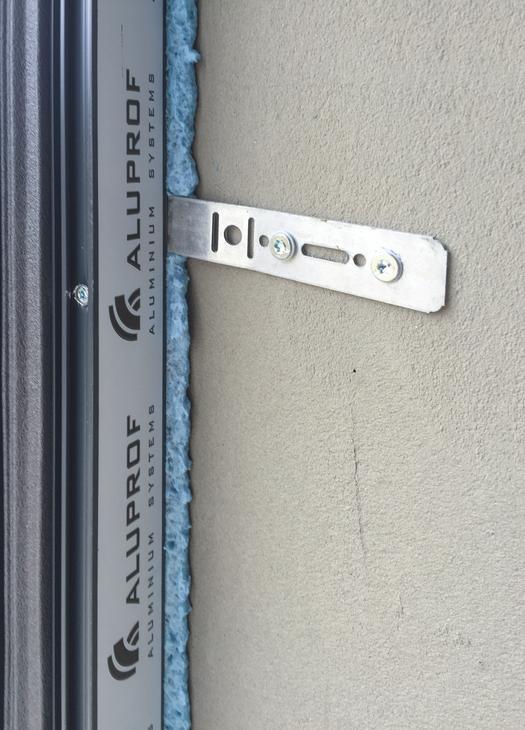

У разі кріплення вікна на його край найчастіше використовують сталеві анкери, що складаються з затискного елемента і плоскої планки з отворами. Перший монтується затисканням у відповідний паз збоку рами і кріпиться до віконної рами, а другий кріпиться до стіни за допомогою розширювачів. Також на ринку доступні комплекти пластикових монтажних елементів - пластини (JB-D/LP) для кріплення вікна збоку та зверху (або виходять за межі стіни до 40 мм) та кутові кронштейни (JB-D/LA). ) - для кріплення внизу на край стіни (або з надбудовою). Вони дозволяють монтувати вікна в двошарову стіну без використання додаткових опор і розпірних блоків. Плитка кріпиться до стіни лише одним шурупом, що полегшує та прискорює монтаж. У цьому рішенні для герметизації можна використовувати фольгу або багатофункціональну розширювальну стрічку. Монтажна пластина має спеціальну втулку, яка проходить через стрічку, не пошкоджуючи її. Округлі форми елементів кріплення забезпечують легке і швидке ущільнення без складок.
В теплоізоляційному шарі

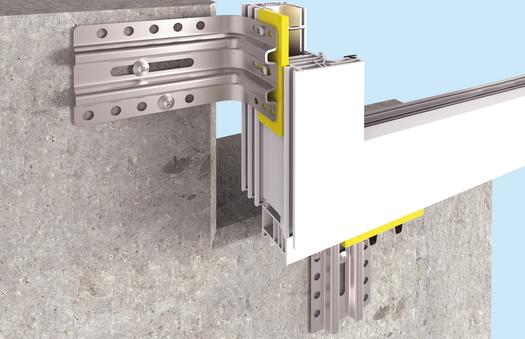

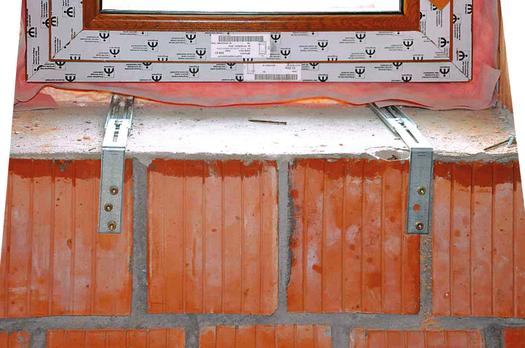

Якщо вікно повністю відкрите до ізоляційного шару, рекомендується використовувати два способи кріплення. Найпоширенішими є різні типи металевих нижніх консолей, що витримують вагу вікна, а також нижні та бічні кронштейни різних розмірів, що сприймають сили вітру та всмоктування, а також експлуатаційні навантаження. Ці елементи зазвичай пропонуються як системні рішення. Другий спосіб полягає в установці теплої несучої рами (природне продовження дверної коробки) навколо отвору, з боку фасаду, в який вставляється вікно. Залежно від обраного рішення, каркаси відрізняються конструкцією і типом матеріалу, з якого вони виготовлені. Перевагою такого способу монтажу є те, що після установки вікна відразу відбувається ізоляція його контакту зі стіною. Регульовані по висоті нижні консолі можуть бути плоскими або кутовими (з плоским або кутовим кронштейном). Вони дозволяють регулювати положення вікна в трьох площинах і встановлювати столярку зсередини будівлі.
Консолі необхідно адаптувати до типу матеріалу стін і прикручувати до стіни перед установкою вікна, а кронштейни, що кріпляться з боків і зверху вікна, вибираються тільки по довжині і прикручуються спочатку до віконної рами, а потім до косяка. .
Не менш важливими, ніж тип консолей, є їх кількість і розташування. Тут потрібно враховувати рекомендації виробників як столярних виробів, так і монтажних консолей. Цей тип монтажу вимагає дотримання відповідних монтажних відстаней, щоб з’єднувачі підходили між стіною та віконною рамою. Конструкція стіни також важлива, а якщо використовуються консолі, встановлені та налаштовані ззовні, важливий також доступ до стіни ззовні. Монтажні консолі мають різну несучу здатність, яка не тільки визначає, чи підходять вони для вікна даної ваги, але й відстань точки їх опори від лицьової сторони стіни - у міру збільшення стіни несуча здатність роз'єму зменшується. Консолі з дуже високою вантажопідйомністю (до 230 кг) витримують навіть важкі розсувні двері патіо. При виборі консолей необхідно враховувати тип столярних виробів.
Наприклад, для вікон ПВХ з віконною планкою або подовжувачем можна використовувати з’єднувачі з кутником, а для дерев’яних, алюмінієвих і пластикових вікон без розтяжок – з пластиною. У зв'язку зі складністю критеріїв вибору з'єднувачів, кожну збірку слід розглядати індивідуально, а вибору консолей повинен передувати аналіз ситуації та проекту конструкції за погодженням з керівником будівництва.
Вибираючи теплі монтажні рами, ви обираєте одне з готових рішень. У ринковій пропозиції представлені каркаси з одного матеріалу, наприклад полістиролу EPS, або каркаси, комбіновані з двох матеріалів – несучого профілю та ізоляційного сердечника. Це можуть бути брус несучої системи розміром 1200 х 80 х 80 мм (розріз на місці циркулярною пилкою) з матеріалу Thermopor дуже високої щільності – 150 кг/м3, елементи з жорсткого поліуретану з добавками, утеплені графітовий полістирол або матеріал Puratherm (композит).PUR із сердечником XPS), оснащений теплоізоляційним сердечником, з’єднаним з ним по всій довжині за допомогою так званого клапанного механізму. Також доступні монтажні рами з твердого пуренітового матеріалу або спресованого пінополіуретану з алюмінієм. У кожній із систем рамні елементи пропонуються в декількох розмірах і дозволяють розширити вікно до 20 см. Навколо віконного отвору на стіну приклеюють нарізані на місці профілі, створюючи раму шириною 8-20 см (в залежності від обраної системи). Поки клей схоплюється, рама додатково стабілізується з’єднувальними елементами (болтами або гвинтами). При установці великих, важких вікон системні профілі посилюються спеціальними алюмінієвими консолями.
Пломбування
Щоб переконатися, що контакт між вікном і стіною не утворює тепловий міст, простір навколо рами має бути щільно заповнений теплоізоляцією. Утеплювач необхідно захищати від вологи, тому що тільки сухий шар утеплювача забезпечує тривалий захист від морозу і цвілі. Тому вони захищені зсередини від проникнення вологи з приміщення, а ззовні від вологи атмосферних опадів. Зовнішня кришка також повинна дозволяти випаровуванню вологи з внутрішніх ущільнювальних шарів. Середній шар – зазвичай пінополіуретан низького тиску, який після нанесення збільшується в об’ємі, точно заповнюючи вільний простір. Варто вибирати високопродуктивний (наприклад, такий, що дозволяє отримати 60-65 літрів утеплювача з 1000 мл пінопласту при вільному спінюванні) і добре ізолюючий – з мінімально можливим коефіцієнтом теплопровідності λ. Іноді варто шукати продукцію конкретного призначення (з певним параметром), наприклад, для ущільнення вікон з високою звукоізоляцією - пінопласт з індексом Rw, близьким до 60 дБ, а для вікна в котельні - з підвищеною. вогнестійкість. При установці вікон в лицьовій частині стіни або в теплу монтажну раму замість пінопласту можна використовувати розширювальну стрічку. Його приклеюють до віконної рами, безпосередньо перед вставкою в косяк.
З внутрішньої сторони використовуються паронепроникні матеріали у вигляді різноманітних стрічок з алюмінієвої фольги, армованих нетканим матеріалом або покритих бутилом, а також гнучкі ущільнювальні плівки. Стрічки можуть мати одну самоклеючу гумову смужку або дві: гумова (для кріплення до дверної коробки) і бутиловий клей (для приклеювання до стіни).
Зовнішній ущільнювальний шар зазвичай виготовляється з просоченої сендвіч-стрічки або паропроникної фольги з низьким коефіцієнтом Sd і підвищеною стійкістю до ультрафіолетового випромінювання, що є бар'єром для води та вітру. Це можуть бути стрічки з модифікованого поліаміду та спеціально армованої комбінації нетканої фольги, на всю поверхню якої нанесено шар дуже міцного клею.
Існують також плівки з синтетичного каучуку EPDM, стійкі до механічних пошкоджень, погодних умов, старіння та ультрафіолетового випромінювання, дуже гнучкі та легкі для формування (вони витримують рухи розширення до 300%). Їх установка передбачає приклеювання їх із зовнішнього боку вікна, одним краєм до рами, іншим до стіни, безперервно по всьому периметру. Такі стрічки можна фарбувати або штукатурити.
Є й такі, що відразу покриваються фарбою, що полегшує обробку печатки. У деяких випадках використовуються також стійкі пластичні шпаклівки. Аксесуари, корисні для складання, також включають бутилові стрічки, які можна використовувати для наклеювання стрічок, які не є самоклеючими, або для ремонту з’єднань. Ущільнювачі часто випускаються в готових системах ущільнювачів, що складаються з трьох шарів (зовнішнього, середнього і внутрішнього), що значно полегшує виконання теплого монтажу вікон.
Монтаж вікон в тришарову стіну
Між несучою стіною і стіною фасаду укладається теплоізоляція. Щоб уникнути периферійного теплового містка, дверні рами слід розміщувати на лінії ізоляції, тому їх потрібно витягнути за межі несучої стіни. Тут також стануть в нагоді консольні консолі або теплоізоляційні балки, здатні стійко утримувати вікно зовні стіни. Для ущільнення використовуються пароізоляційні та вітрозахисні стрічки. Пінополіуретан не потрібен. Її краще замінити просоченою губчастою розпірною стрічкою. Він постійно гнучкий і має хорошу теплоізоляцію. Він щільно заповнює стик між утеплювачем і каркасом.
Тепло під вікном

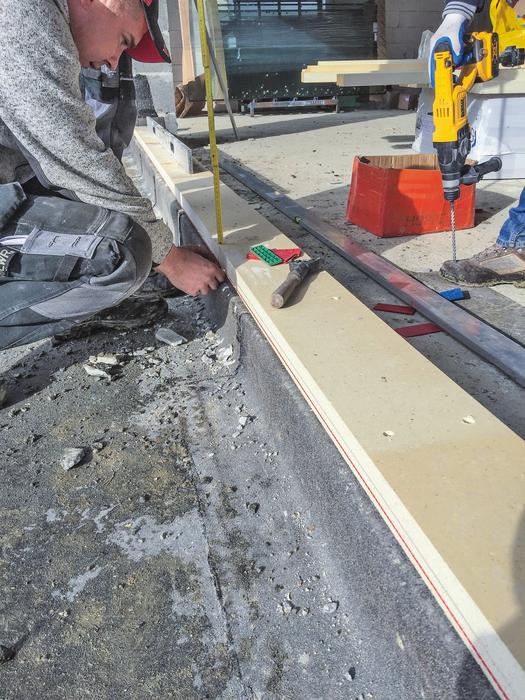

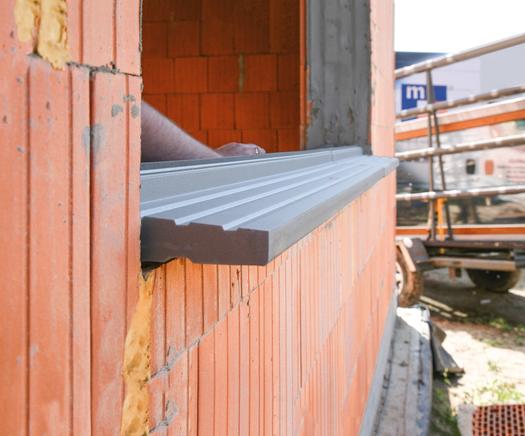

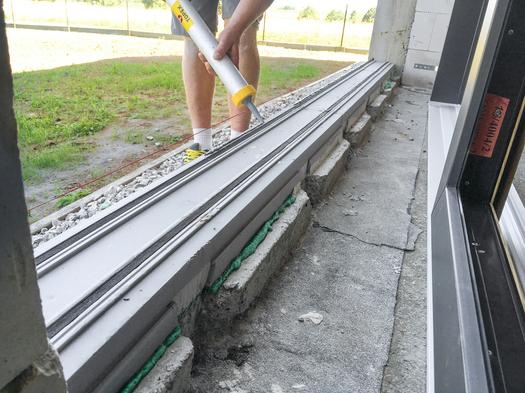

У техніці установки теплого вікна також важливо забезпечити герметичність і теплоізоляцію простору під підвіконням. Тому були використані спеціальні теплоізоляційні форми, які мінімізують наслідки помилок, зроблених під час монтажу, оскільки вони обмежують або усувають утворення теплових містків у цьому місці. Завдяки їм відсутні надокучливі продування, що значно покращує енергетичний баланс будівлі.
